DCC Waldi Personenwagenbeleuchtung

Sven Brand hatte eine DCC Platine zur Wagenbeleuchtung entwickelt, deren Verkauf er 2022? einstellte. Dankenswerterweise stellt er alle notwendigen Bauunterlagen und die Firmware auf seiner Projektseite zur Verfügung. Die Platine kann man immer noch in seinem Shop kaufen.

Meine DCC-Waldi Modellbahn-Zugbeleuchgtung

Da ich verschiedene Wagenlängen versorgen wollte, in denen es teilweise eng zugeht, habe ich mir in KiCAD eigene Platinen layoutet und in China bei JLCPCB fertigen lassen. Angelehnt an die Originalplatine Wald 2v1 bekam das Projekt bei mir den Arbeitstitel Waldi.
PS: Da ich nicht der Autor der Schaltung oder der Firmware bin, bitte ich von Nachfragen bezüglich KiCAD Layout, Platinen oder programmierten Chips abzusehen. Wendet Euch dazu einfach an den Shop von Sven Brand!

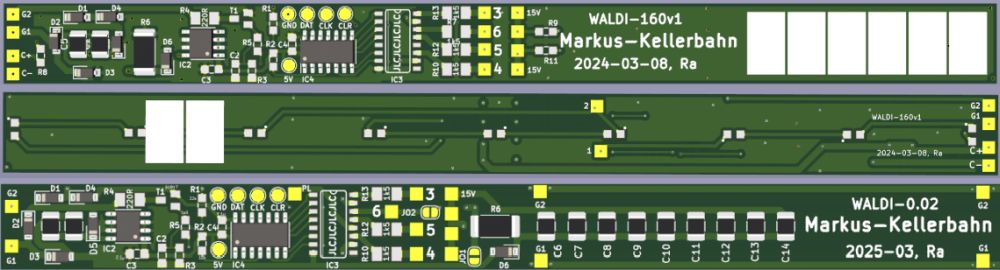

Ist die Schaltung einmal in KiCAD realisiert, kann man schnell Varianten ableiten. Oben im Bild sieht man Vorder- und Rückseite einer 160 mm langen Platine. Gegenüber dem Original werden die Pufferkondensatoren nicht auf der Platine verbaut, da im Wagen nicht genug Bauraum zur Verfügung stand. Auch die LEDs haben feste Lötpads bekommen, die der Abteilaufteilung im Wagen entsprechen. PS: Für Angaben wie Bestückungsdatum oder DCC Adresse versehe ich meine Platinen immer mit weißen Schriftfeldern.

Unter den 2 Darstellungen der 160ger Variante seht Ihr den linken Teil eines Layouts, das dem Original schon eher nahe kommt. Der rechte, beliebig kürzbare Teil ist hier nicht abgebildet. Zur Programmierung über Federkontaktstifte habe ich meinen Layouts 4 entsrpechende Kontaktpads für GND, DAT, CLK, CLR hinzugefügt.

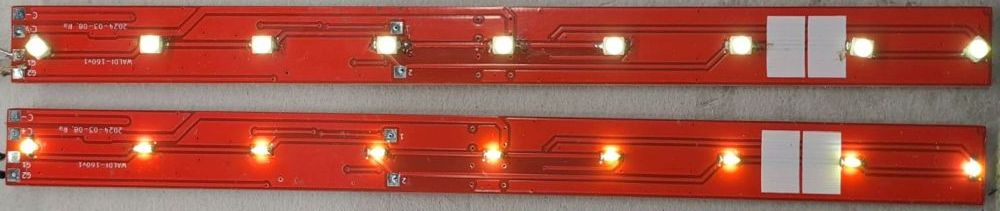

Sehr schwierig ist es, LEDs mit passenden Lichtfarben zu finden. Testmustern im Wagen helfen bei der Auswahl - die 100%ige Glühlampenstimmung habe ich noch nicht gefunden. Hier im Vergleich rechteckige Dioden im weißen Gehäuse (oben) und seitlich strahlende LEDs, aufrecht montiert (unten) - die gefallen mir immer noch am besten.

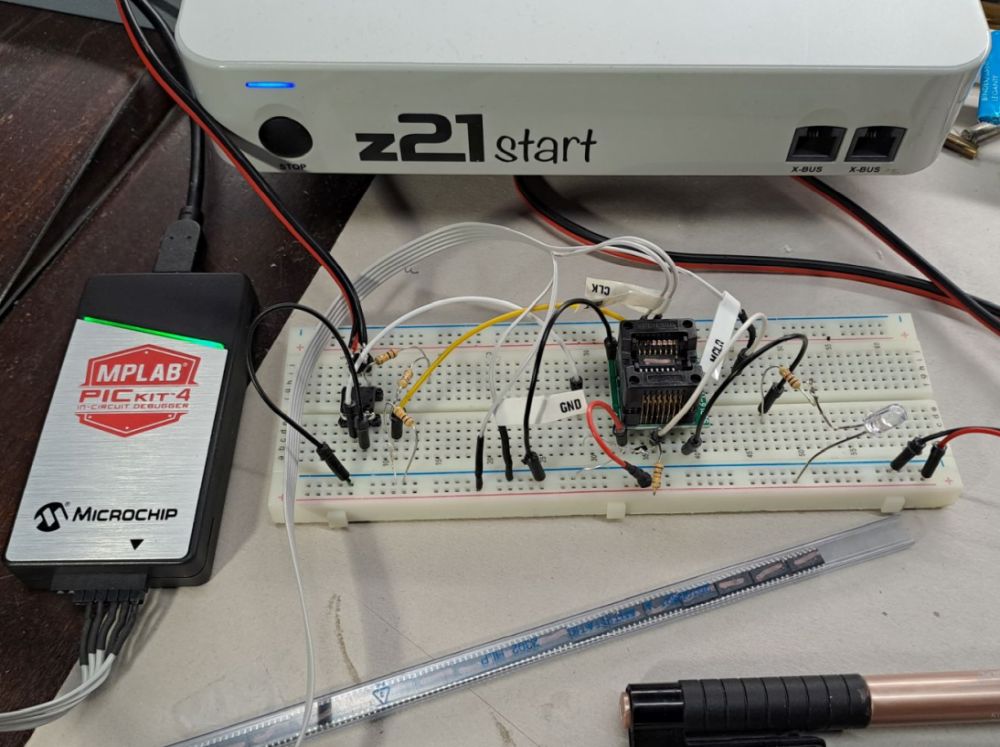

Das Programmieren des bereits verlöteten Chip war etwas zeitaufwändig. Traten Fehler auf, war unklar ob es an der Platine lag oder an der Programmierung. Daher habe ich einen Programmieradapter (schwarzer Klotz in Bildmitte) auf einem Experimentierbrett so verdrahtet, dass per MPLAB PIC Kit und PC der Hexcode aufgespielt und per Z21 die Funktion getestet werden kann. Wird die Waldi-Platine anschließend mit diesem Chip bestückt, funktioniert sie idealerweise sofort.

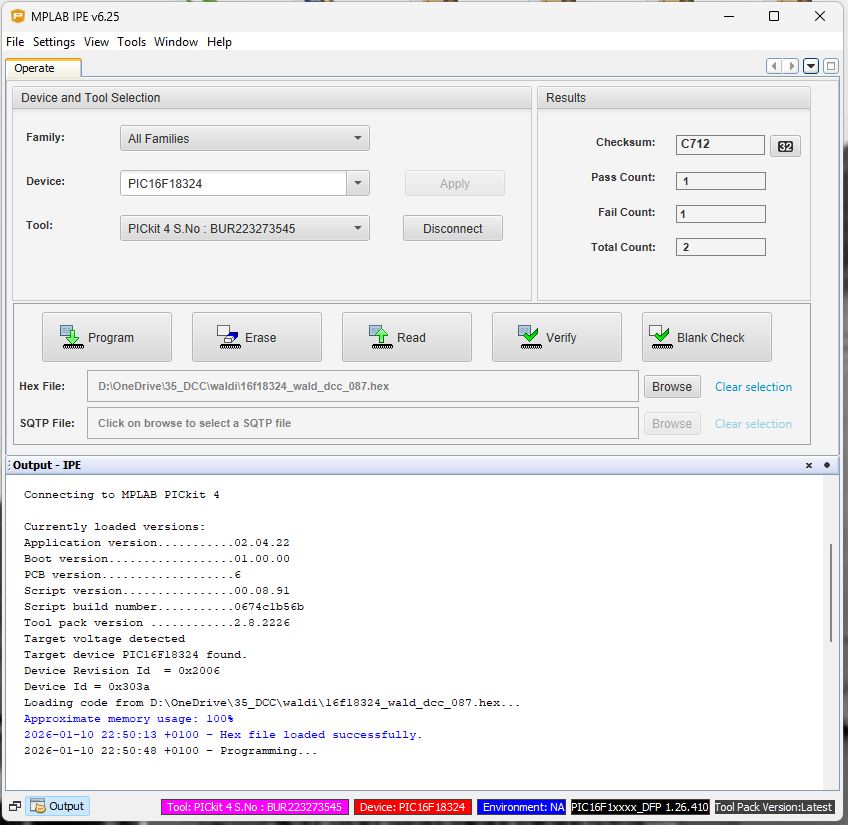

Zur Programmierung muss man lediglich die für die Platine vorgesehene Device: PIC16F18324 auswählen und den Pfad zum Hex File vornehmen. Das wars auch schon.
